Arista 7280R 系列

Arista 7280R 系列通用叶子和 IP 存储网络

设计用于下一代 IP 存储、内容传输、叶子和骨干网络及数据中心互连,Arista 7280R 系列固定配置交换机将动态和深度缓存相结合为需要高密度、互联网规模表项及丰富L2 和 L3 特性应用提供无损转发。

用于网络监视、精确定时、VXLAN 网络虚拟化及丰富自动化的高级 EOS 功能与扩展硬件资源相结合。 密度和接口类型选择可使 7280R 满足并解决现代化数据中心中各式各样的不同应用和流量模式。

Arista 7280R 优点:

  • 通过用于无损转发的动态深度缓冲区和 VOQ 实现无与伦比的性能
  • 10G 至 100G 的灵活设计选项
  • Arista FlexRoute™ 和 EOS NetDB™ 有助于互联网对等,且密度高、功耗低
  • EOS 开放式可编程性适用于高级流量控制、服务开通和监视

推荐视频: Arista 7280R 系列通用叶子概述



灵活的 100GbE 解决方案

  • 高密度线速 1RU 48 端口 10G 系统,具有 6 个 100G 上行链路
  • 具有 40G 和 100G 系统组合的 1RU 和 2RU 系统适用于通用叶子和骨干设计
  • Arista FlexRoute 的互联网对等可扩展性
  • 四 10GbE 或 25GbE 模式支持无缝迁移

针对数据中心优化

  • 灵活选择 40G 和 100G 接口
  • L2 和 L3 上最多 128 条多路径
  • 高能效比,实现更低的总拥有成本
  • 冗余和热插拔电源和冷却及热和冷通道的气流选择
  • 1 层服务提供商的 NEBS 合规性

Arista EOS

  • 开放可扩展性和可编程性
  • 软件驱动的云网络
  • 细粒度模块化保护的内存架构
  • 可访问 Linux 工具
  • 不中断服务软件修补程序和自修复的状态故障修复 (SFR)

丰富的特性集合开放式可编程性

  • 具有快速融合功能的全面的交换和路由特性集
  • 全功能 IPv4 / IPv6、ACL 和 QoS
  • VXLAN 和 128 路多路径
  • LANZ,用于微爆检测
  • VXLAN 和 EOS 网络跟踪器
  • CloudVision®,用于工作流程自动化和编排

Arista 7280R 系列技术规格

Arista 7280R 系列是一组专用 10/25/40/50/100GbE 固定配置 1RU 和 2RU 系统,设计用于最高性能环境(例如 IP 存储、内容传输、数据中心互连及 IP 对等)。 线速 L2 和 L3 转发与用于网络虚拟化、开放监视和网络分析、弹性的高级功能及具有确定性能的架构灵活性相结合。 深度数据包缓冲区和大路由表支持互联网对等型应用程序且各种接口和密度选项提供部署灵活性。

Arista 7280R 系列 FlexRoute™ 引擎的可扩展性能力,可以作为需要互联网路由规模的路由平台进行部署。 Arista FlexRoute 和 EOS NetDB™ 功能不是芯片组本身的特性,而是Arista的创新和融合。

7280R 优势

  • 基于标准的高密度 100G 交换机非常适用于后续升级设计和高带宽需求(例如高性能存储或内容传输网络 (CDN))。
  • 具有动态深度缓存的固定配置交换机是设计用于数据分析和 IP 存储等情况中需要无损性能和预期出现in-Cast问题理想的顶架式交换机
  • 直接连接的 25GbE、40GbE 和 50GbE存储系统,实现高性能和可预测的延迟
  • 使用 CloudVision® 流式处理高级分析的网络状态
  • 通过线速 VXLAN 路由实现下一代云爆发的网络范围的虚拟化平台
  • 硬件辅助的 PTP 可以在基于以太网的网络之间实现更精确的计时解决方案,而无需在各自的计时网络上进行高昂的投资
  • 独特的监视和服务开通功能 – LANZ、DANZ、AEM、IEEE 1588 PTP、ZTP、VM Tracer、VXLAN 和 eAPI
  • L2 和 L3 综合特性集用于多供应商开放网络,无供应商锁定
  • 大规模 L2 和 L3 表资源支持在具有任何工作负载适用性的 L2 和 L3 大环境中灵活部署
  • NEBS 合规性和交流电源设计用于服务提供商环境

Featured Video: Arista 7280R Series Universal Leaf Specifications



Arista 7280R 系列型号比较


7508 规格
7280CR-48
  • 48 个具有 QSFP100 的 100G 端口及 8 个具有 QSFP+ 的 40G 端口
  • 最多 224 个 10GbE 端口或 192 个 25GbE 端口
  • 5 种速度适用于灵活的 10GbE、25GbE、40GbE、50GbE 和 100GbE(具有光纤和电缆)
  • 具有 32GB 缓冲区的 10.24Tbps 线速性能
7508 规格
7280QR-C36
  • 具有 QSFP+ 和 QSFP100 光纤和电缆的端口组合选择
  • 灵活的接口组合 - 36x 40G、144x 10G、12x 100G、48 x 25G、24x 50G
  • 5 种速度适用于灵活的 10GbE、25GbE、40GbE、50GbE 和 100GbE(具有光纤和电缆)
  • 具有 8GB 缓冲区的 4.32Tbps 线速性能
7508 规格
7280SR-48C6
  • 48 线速 10G SFP+ 端口且六个 QSFP100 多达 72 个 10G 端口总数
  • 六个 QSFP100 端口支持 6 x 100GbE、24x 25GbE、6x 40GbE 或 24x 10GbE 选择
  • 5 种速度适用于灵活的 10GbE、25GbE、40GbE、50GbE 和 100GbE(具有光纤和电缆)
  • 具有 4GB 缓冲区的 2.16Tbps 线速性能
7508 规格
7280TR-48C6
  • 48 线速 10GBASE-T 端口且六个 QSFP100 多达 72 个 10G 端口总数
  • 六个 QSFP100 端口支持 6 x 100GbE、24x 25GbE、6x 40GbE 或 24x 10GbE 选择
  • 5 种速度适用于灵活的 10GbE、25GbE、40GbE、50GbE 和 100GbE(具有光纤和电缆)
  • 具有 4GB 缓冲区的 2.16Tbps 线速性能

Arista 7280R 系列规格

 7280CR-48
7508 规格
7280QR-C36
7508 规格
7280SR-48C6
7504 规格
7280TR-48C6
7504 规格
说明 48 端口 QSFP100 和 8 端口 QSFP+ 24 端口 QSFP+ 和 12 端口 QSFP100 48 端口 SFP+ 和 6 端口 QSFP100 48 端口 RJ45 和 6 端口 QSFP100
最大 100GbE 端口 48 12 6 6
最大 50GbE 端口 96 24 12 12
最大 40GbE 端口 56 36 6 6
最大 25GbE 端口 192 48 24 24
最大 10GbE 端口 224 144 72 72
L2/3 吞吐量 10.24 Tbps 4.32 Tbps 2.16 Tbps 2.16 Tbps
L2/3 PPS 5.76 Bpps 1.44 Bpps 720 Mpps 720 Mpps
延迟 从 3.8us 3.8us 3.8us 3.8us
典型功耗 1363W 324W 263W 290W
系统总缓冲区 32GB 8GB 4GB 4GB
机架单元数 2 1 1 1
CloudVision
智能系统升级
ZTP
VM Tracer
AEM
VXLAN
LANZ
气流 前端/后端 前端/后端或后端/前端 前端/后端或后端/前端 前端/后端或后端/前端



通用系统资源:

 7280R 系列
MAC 表大小 768K
最大 v4/v6 主机路由 768K
最大 IPv4 路由前缀 高达 1.2M
最大 IPv6 路由前缀 高达 768K
最大多播组 高达 768K
最大 LAG 组 1152
最大 LAG 成员 64 个端口
最大 ECMP 扇出 128 条
最大 ACL 条目 每个端口组 24K

Arista 7280R Series Comparisons

The following tables compare Arista 7280R Series models. For a complete catalog of Arista 7000 Series switch specifications click here.

7280R Series 10/40/100G Systems

 7280CR-48
7508 Specifications
7280QR-C72
7508 Specifications
7280QR-C36
7508 Specifications
7280SR-48C6
7504 Specifications
7280TR-48C6
7504 Specifications
7280QRA-C36S
7280QRA Specifications
7280SRA-48C6
7508 Specifications
7280TRA-48C6
7280TRA Specifications
7280SRAM-48C6
7280SRAM Specifications
Description 48-Port QSFP100 and 8-Port QSFP+ 72-Port QSFP (56x40G and 16x100G) 36-Port QSFP (24x40G and 12-Port 100G) 48-Port SFP+ and 6-Port QSFP100 48-Port RJ45 and 6-Port QSFP100 36-Port QSFP (18x40G and 12-Port 100G)  48-Port SFP+ and 6-Port QSFP100 48-Port RJ45 and 6-Port QSFP100 48-Port RJ45 and 6-Port QSFP100
Max 100GbE Ports 48 16 12 6 6 12 6  6
Max 50GbE Ports 96 32 24 12 12 24  12 12
Max 40GbE Ports 56 72 36 6 6 36  6 6
Max 25GbE Ports 192 64 48 24 24 48  24 24  -
Max 10GbE Ports 224 160 144 72 72 120  72 72 48
L2/3 Throughput 10.24 Tbps 6.4 Tbps 4.32 Tbps 2.16 Tbps 2.16 Tbps 3.84 Tbps  2.16 Tbps 2.16 Tbps 2.16 Tbps
L2/3 PPS 5.76 Bpps 2.88 Bpps 1.44 Bpps 720 Mpps 720 Mpps 1.44 Bpps  720 Mpps 720 Mpps 720 Mpps
Latency From 3.8us From 3.8us 3.8us 3.8us 3.8us From 3.8us From 3.8us From 3.8us From 3.8us
Typical Power Draw 1363W 725W 324W 263W 290W 419W  313W 290W  382W
Total System Buffer 32GB 16GB 8GB 4GB 4GB 8GB  4GB 4GB  4GB
Rack Units 2 2 1 1 1 1  1 1
CloudVision Yes Yes Yes Yes Yes Yes  Yes Yes Yes
Smart System Upgrade Yes Yes Yes Yes Yes Yes  Yes Yes Yes
ZTP Yes Yes Yes Yes Yes Yes  Yes Yes  Yes
VM Tracers Yes Yes Yes Yes Yes Yes  Yes Yes  Yes
AEM Yes Yes Yes Yes Yes Yes  Yes Yes  Yes
VXLAN Yes Yes Yes Yes Yes Yes  Yes Yes  Yes
LANZ Yes Yes Yes Yes Yes Yes  Yes Yes  Yes
AlgoMatch No No No No No Yes  Yes Yes  Yes
Accelerated sFlow No No No No No No  No No Yes
Airflow F/R F/R or R/F F/R or R/F F/R or R/F F/R or R/F F/R or R/F F/R or R/F F/R or R/F F/R or R/F



7280R2 and 7280R2A Series 10/25/40/100G Systems

 7280CR2-60
7280CR2-60 Specifications
7280CR2A-60
7280CR2A-60 Specifications
7280CR2K-60
7280CR2K-60 Specifications
7280CR2K-30
7280CR2AK-30 Specifications
7280SR2-48YC6
7280SR2-48YC6 Specifications
7280SR2A-48YC6
7280SR2A-48YC6 Specifications
Description 60-Port QSFP100 60-Port QSFP100  60-Port QSFP100 30-Port QSFP100 48-Port SFP25 and
6-Port QSFP100
48-Port SFP25
6-Port QSFP100
Max 100GbE Ports 60 60  60 30 6 6
Max 50GbE Ports 120 120  120 60  12 12
Max 40GbE Ports 60 60  60 30  6 6
Max 25GbE Ports 240 240  240 120  72 72
Max 10GbE Ports 240 240  240 120  72 72
L2/3 Throughput 12 Tbps 12 Tbps 12 Tbps 6 Tbps  3.6 Tbps 3.6 Tbps
L2/3 PPS 5.02 Bpps 5.02 Bpps  5.02 Bpps 2.51 Bpps  1.67 Bpps 1.67 Bpps
Latency From 3.8us From 3.8us  From 3.8us From 3.8us  From 3.8us From 3.8us
Typical Power Draw 1660W 1760W  1760W TBD  425W 450W
Total System Buffer 24GB 24GB  24GB 12GB  8GB 8GB
Rack Units 2 2 2 1 1 1
CloudVision Yes Yes  Yes Yes Yes Yes
Smart System Upgrade Yes Yes  Yes Yes  Yes Yes
ZTP Yes Yes  Yes Yes  Yes Yes
VM Tracers Yes Yes  Yes Yes  Yes Yes
AEM Yes Yes Yes Yes  Yes Yes
VXLAN Yes Yes  Yes Yes  Yes Yes
LANZ Yes Yes  Yes Yes  Yes Yes
AlgoMatch No Yes  Yes Yes  No Yes
Accelerated sFlow Yes Yes  Yes Yes  No Yes
Airflow F/R F/R  F/R F/R  F/R or R/F F/R or R/F

Common system resources:

 7280R Series7280RA Series7280R2 Series7280R2A Series7280R2K Series
MAC Table Size 768K 768K 768K 768K 768K
Maximum v4/v6 Host Routes 768K 768K 768K 768K 768K
Maximum IPv4 Route Prefixes Up to 1.2M Up to 1.2M Up to 1.3M Up to 1.3M 2M
Maximum IPv6 Route Prefixes Up to 1M Up to 1M Up to 1.3M Up to 1.3M 2M
Maximum Multicast Groups Up to 768K Up to 768K Up to 768K Up to 768K Up to 768K
Maximum LAG Groups 1152 1152 1152 1152 1152
Maximum LAG Members 64 Ports 64 Ports 64 Ports 64 Ports 64 Ports
Maximum ECMP Fanout 128-way 128-way 128-way 128-way 128-way
Maximum ACL Entries N/A 24K N/A 24K 24K

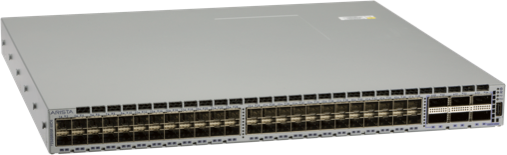

100G MACsec

Bulk data encryption at scale, with high performance and cost effectively is a major challenge for cloud data centers. The Arista MACsec solution is integrated in a 7280R Series 48 port 10G and 6 port 100GbE 1RU platform offering high port density and secure performance at an efficient cost point. The 7280R MACsec solution utilizes proven encryption technology to protect traffic for simple and scalable data center interconnect to transport massive volumes of traffic securely through networks. With a comprehensive choice of pluggable 100G optics it can be used to secure links between tiers in leaf and spine data center designs.

Standards-based IEEE 802.1AE (MAC Security standard, referred to as MACsec) capabilities provide line-rate frame encryption and authentication. This ensures confidentiality as well as providing anti-replay protection and therefore confidence in the integrity of encrypted traffic.

100GMACsec

Key Features:

  • 48 ports of 1G/10G and 6 ports of 100G in a compact 1RU
  • Delivers up to 720 Million packets per second of wire speed L2 and L3 IP forwarding
  • Internet scale IPv4 and IPv6 forwarding tables
  • IEEE 802.1AE MACsec 100G encryption on all 100G ports
  • Pluggable 100G QSFP optics for pay as you grow expansion
  • Arista AlgoMatch™ for flexible and scalable network policy control
  • Accelerated sFlow for high capacity network security and application monitoring

Arista 7280R MACsec series comparisons

The following table compares Arista 7280R MACsec series models.

 7280SRAM-48C6
Description 48-Port SFP+ and 6-Port QSFP100
Max 100GbE Ports 6
Max 40GbE Ports 6
Max 10GbE Ports 48
L2/3 Throughput 2.16 Tbps
L2/3 PPS 720 Mpps
Latency From 3.8us
Typical Power Draw 382W
Total System Buffer 4GB
Rack Units 1
CloudVision Yes
Smart System Upgrade Yes
ZTP Yes
VM Tracers Yes
AEM Yes
VXLAN Yes
LANZ Yes
AlgoMatch Yes
Accelerated sFlow Yes
Airflow F/R or R/F
MAC Table Size 768K
Maximum v4/v6 Host Routes 768K
Maximum IPv4 Route Prefixes Up to 1.2M
Maximum IPv6 Route Prefixes Up to 1M
Maximum Multicast Groups Up to 768K
Maximum LAG Groups 1152
Maximum LAG Members 64 Ports
Maximum ECMP Fanout 128-Way
Maximum ACL Entries 24K
