Arista 7280R3シリーズ・ユニバーサル・リーフおよびIPストレージ・ネットワーク

次世代のクラウド、コンテンツ配信、IPストレージ、リーフ/スパイン型ネットワーク、データセンター相互接続向けに設計されたArista 7280R3シリーズのボックス型スイッチは、パケットロスのない転送を実現する動的ディープ・バッファを備えた実績あるアーキテクチャと、高密度100Gおよび400Gのイーサネット、インターネット規模のテーブル・サイズ、L2とL3の豊富な機能を組み合わせてスペース効率と電力効率を高め、最新のネットワークに対応します。

EOS®の可視性、テレメトリ、ネットワーク監視、VXLANネットワーク仮想化、多彩な自動化の高度な機能と、豊富なハードウェア・リソースを組み合わせています。7280Rでは密度とインターフェイス・タイプを選択でき、最新のデータセンターの多様な用途やトラフィック・パターンに対応することができます。

Arista 7280R3の特長:

  • パケットロスのない転送を実現する動的ディープ・バッファとVOQによる比類なきパフォーマンス
  • 柔軟な設計で10G/25G/40G/50G/100Gと400Gから選択可能
  • 高密度、低消費電力のインターネット・ピアリングを可能にするArista FlexRoute™とEOS NetDB™
  • 柔軟でスケーラブルなネットワーク・ポリシー制御
  • 大容量ネットワークのセキュリティとアプリケーション監視を可能にする内蔵Accelerated sFlowとIPFIX
  • アルゴリズムACLやインバンド・ネットワーク・テレメトリなど、フローとパケットのフォレンジックを可能にするプログラマブル機能を備えた柔軟なパイプライン
  • EOSのオープンなプログラマビリティによる、すべてのレイヤでのトラフィック制御、プロビジョニング、モニタリング
  • 一貫した機能と実績あるアーキテクチャを備えた第4世代のディープ・バッファ固定システム

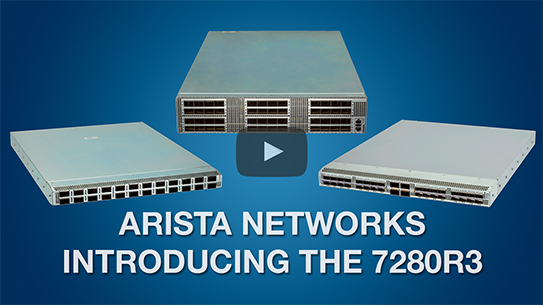

ご案内ビデオ:Arista 7280R3シリーズの紹介

Arista 7280R3シリーズのFlexRouteエンジンとEOS NetDBは、低消費電力と高速コンバージェンスでインターネットIPルーティング・スケールをサポートするスケーラビリティを提供し、270万の経路にスケーリング可能です。柔軟なフォワーディング・プロファイルから選択でき、多種多様なネットワークの役割に対応します。

アリスタのアルゴリズムACLは、拡張されたパターン・マッチングによる柔軟で大規模なアクセス制御を可能にし、sFlowではすべてのインターフェイスを最大転送容量でサンプリングでき、追加のフィルタリング機能も使用できます。

400Gの柔軟なソリューション

  • 2RUで最大48個の400Gポート、最大19.2Tbpsのワイヤスピード性能
  • 1RUで32個の100Gポートと4個の400Gアップリンクの高密度ワイヤスピード・システム
  • 100Gアップリンクと8GBのバッファを搭載した柔軟な25Gシステム
  • 400G、100G、25Gを組み合わせた1RUと2RUの幅広い選択肢でユニバーサル・リーフ/スパインに対応
  • Arista FlexRouteによるインターネット・ピアリング・スケーラビリティ
  • システムごとに最大32GBの高帯域幅ウルトラ・ディープ・パケット・バッファ

Arista EOS

  • オープンな拡張性とプログラマビリティ
  • Software Driven Cloud Networking
  • 細密なモジュール構造のメモリ保護アーキテクチャ
  • Linuxのツールや機能を利用可能
  • インサービス・ソフトウェア・パッチと自己回復型ステートフル・フォールト・リペア(SFR)

データセンター向けに最適化

  • 400Gと100G、OSFPとQSFP-DDから柔軟に選択できるインターフェイス
  • 100Gポート1個あたり11W未満の低消費電力で豊富な機能
  • L3で512way、L2で256wayのマルチパス
  • 優れた電力効率でTCOを削減
  • 冗長性のあるホット・スワップ可能電源とクーリング
  • Tier1サービス・プロバイダ向け規格NEBSに準拠


クラウドグレードのルーティング

  • 包括的なルーティング:OSPF/OSPFv3、MP-BGP、IS-IS、PIM、MSDP、MLD
  • トランスポート・シグナリング:LDP、RSVP-TE、SR-TE、BGP-LU、BGP-LS
  • サービス:IPv4 VPN(RFC 4364)、6PE/6VPE、L2/L3 EVPN、EVPN-VPWS、EVPN-DCI*、EVPN-Multicast、VPLS*、Pseudowire
  • トンネリング:LDP、RSVP、SR、LDP over RSVP、GRE、MPLS over GRE
  • 耐障害性:ECMP/UCMP、PIC、RSVP-TE FRR、SRLG、TI-LFA
  • QoS:分類、柔軟な書き換え、イングレス・ポリシング、VoQ、階層型QoS、シェーピング
  • セキュリティ:MACSEC、uRPF、ACL、CoPP、AAA

豊富な機能とオープンなプログラム性

  • 高速なコンバージェンスを可能にする包括的なスイッチングとルーティングの機能セット
  • IXプロバイダとクラウドWANに対応するセグメント・ルーティングとEVPNサービス
  • IPv4とIPv6のオーバーレイとアンダーレイのサポート
  • インターネット規模のIPv4とIPv6のフォワーディング・テーブルで500万を超えるIPv4ルートに対応
  • 大規模なIPv4/IPv6、ACL、QoSで柔軟なプロファイルをサポート
  • CloudVision®のプロビジョニングと自動化
  • 次世代データセンター向けのVXLANと512wayのマルチパス
  • LANZによるマイクロバースト検出
  • 大容量ネットワークのセキュリティとアプリケーション監視を可能にするAccelerated sFlow
  • 大規模なフローとパケットのフォレンジックに対応するインバンド・ネットワーク・テレメトリ
  • CloudVisionによるワークフロー自動化とオーケストレーション

Arista 7280R3シリーズ 技術仕様

Arista 7280R3シリーズは、特定用途向けに設計された100/400G、1RUと2RUのボックス型構成のシステムで、クラウド・データセンター、コンテンツ配信、IPストレージ、エンタープライズ・リーフ/スパイン・ネットワーク、データセンターの相互接続とIPピアリングなど、高度なハイ・パフォーマンス環境に最適です。

ワイヤスピードのL2とL3のフォワーディングを、ネットワーク仮想化、オープンなモニタリングとネットワーク解析、耐障害性、アーキテクチャの柔軟性に関する高度な機能と組み合わせ、確定的なパフォーマンスを提供します。ディープ・パケット・バッファと大規模なルーティング・テーブルでインターネット・ピアリングの用途に対応し、インターフェイスと密度の広範な選択肢から柔軟な展開が可能です。

Arista 7280R3シリーズの全製品でサポートしているFlexRoute™エンジンは、インターネット規模のルーティングに対応するルーティング・プラットフォームの展開をサポートするスケーラビリティを提供します。Arista FlexRouteとEOS NetDB™は、既製のチップセットでは得られないイノベーションとコンバージェンスを可能にします。7280R3Kシリーズの柔軟性ある各種プロファイルは、さまざまなネットワークの役割に対応する共通リソースを利用し、最大500万のIPルートをサポートします。

7280R3の特長

    • 標準規格に準拠した高密度400Gと100Gのスイッチは、将来の拡張性に優れた設計を採用し、ハイパフォーマンス・ストレージやコンテンツ配信ネットワーク(CDN)などにおける高帯域幅の要件に対応
    • 固定フォーム ファクタに搭載した動的ディープ・バッファにより、ロスレス・パフォーマンスとインキャスト・トラフィック対応を要件とするデータ分析やIPストレージなどに最適なスパイン・スイッチを実現
    • ハイ・パフォーマンスと予測可能なレイテンシーを必要とする、直接接続の40Gおよび50G接続ストレージ・システム
    • CloudVision®は、ネットワークの状態をストリーミングによる高度な分析を行う
    • ワイヤスピードVXLANルーティングで次世代クラウド・バースティングに対応するネットワーク全体の仮想化プラットフォーム
    • ハードウェアがサポートするPTPによって、イーサネットベースのネットワーク全体で正確なタイミング・ソリューションを実現でき、タイミング・ネットワークを別個に展開するための多額の投資が不要
    • モニタリングとプロビジョニングの独自機能 – LANZ、DANZ、AEM、IEEE 1588 PTP、ZTP、VM Tracer、VXLAN、eAPI
    • ベンダー・ロックインを排除するオープンなマルチベンダー・ネットワーク向けの包括的なL2とL3の機能セット
    • ネットワーク・フォレンジックを可能にするAccelerated sFlowとIPFIX
    • 大規模なL2とL3のテーブル・リソースにより、あらゆるワークロードに適合するL2とL3の両方の大規模環境の柔軟な展開が可能

サービス・プロバイダの環境に対応するNEBS準拠とDC電源

Arista 7280R3シリーズ


7280PR3
400G 7280PR3シリーズと7280DR3シリーズ
  • 400Gの1RUと2RUのシステム
  • 100G、50G、400Gを柔軟にサポートするOSFPまたはQSFP-DDの高密度400Gポート
  • 50GbEポート最大192個または100Gポート最大96個
  • 最大9.6Tbpsのワイヤスピード性能(16GB動的ウルトラ・ディープバッファ搭載)
  • 200万を超えるIPv4/v6ルート(FlexRoute)
  • 500万を超えるIPv4/v6ルート(7280PR3Kシリーズおよび7280DR3KシリーズとFlexRoute)
  • スケーラブルなAccelerated sFlowを全モデルに搭載
7280CR3
7280CR3シリーズ
  • 100Gの1RUと2RUのシステムで、QSFP100の光接続とケーブルのポートの組み合わせを選択可能
  • 2RUで最大96個、1RUで最大48個の100Gポート
  • 10/25/40/50/100Gと400Gのインターフェイスを柔軟に組み合わせ可能
  • 最大9.6Tbpsのワイヤスピード性能(16GBバッファ搭載)
  • 200万を超えるIPv4/v6ルート(FlexRoute)
  • 500万を超えるIPv4/v6ルート(7280CR3KシリーズとFlexRoute)
  • スケーラブルなAccelerated sFlowを全モデルに搭載
7280SR3
7280SR3シリーズ
  • 25Gの1RUシステムで、SFPの光接続とケーブルの1/10/25Gポートの組み合わせを選択可能
  • 1RUで最大48個の25Gポートと8個の100Gポート
  • 10/25/40/50/100Gのインターフェイスを柔軟に組み合わせ可能
  • 最大2.4Tbpsのワイヤスピード性能(8GBバッファ搭載)
  • 200万を超えるIPv4/v6ルート(FlexRoute)
  • 500万を超えるIPv4/v6ルート(7280SR3KシリーズとFlexRoute)
  • スケーラブルなAccelerated sFlowを全モデルに搭載


スケーラビリティ:

7280R3シリーズの各システムは、一貫性のある機能を備えています。レイヤ2とレイヤ3のデータセンター・ネットワーク設計をサポートし、予測可能でリニアなスケーリングに対応します。アリスタのFlexRouteエンジンとIP/MPLS/VXLANの各種プロトコルのサポートにより、フル・インターネット・ルーティングを実現します。

リソース1 7280R3シリーズ  7280R3Kシリーズ
プロファイル L3
(デフォルト)
分散 L3-XL
(デフォルト)
L3-XXL L3-XXXL 分散-XL
ARPエントリ 88K 88K  112K 112K 80K  96K
MACアドレス 224K 224K  256K  192K  384K 256K
IPv4ユニキャスト・ルート 1450K 800K 2250K 2850K 3950K  1850K
FlexRouteによる追加のIPv4ユニキャスト・ルート +1792K +1792K  +2048K +1536K  +3072K  +2048K
IPv6ユニキャスト・ホスト・ルート 433-483K 250-267K 683-750K 833-950K  1100-1317K  567-617K
マルチキャスト・ルート 128K 128K  128K 128K  128K 128K
TCAM ACLエントリ(チップあたり) 24K 24K  24K  24K  24K  24K
トラフィック・ポリシーACL IPv4プレフィックス 30K 30K 430K  296K  30K  430K
トラフィック・ポリシーACL IPv6プレフィックス 10K 10K  150K  100K  10K  150K
ECMP 512-Way 512-Way  512-Way 512-Way 512-Way 512-Way



7280SR3-40YC6などのエントリ機種の7280R3プラットフォームは、次の表のとおり、プラットフォーム固有のスケーリング・プロファイルを提供します。

リソース1 7280SR3-40YC6シリーズ
プロファイル L3-XL

L3-XXL

分散-XL

ARPエントリ 72k 72k 64k
MACアドレス 128k 96k 128k
IPv4ユニキャスト・ルート 1100k 1300k 1800k
FlexRouteによる追加のIPv4ユニキャスト・ルート + 1024k + 768k + 1024k
IPv6ユニキャスト・ルート 683-750k 833-950k 567-617k
マルチキャスト・ルート 128k 128k 128k
TCAM ACLエントリ(チップあたり) 12k 12k 12k
トラフィック・ポリシーACL IPv4プレフィックス 280k 187k 280k
トラフィック・ポリシーACL IPv6プレフィックス 93k 62k 93k
ECMP 512-Way 512-Way 512-Way



1 現在使用可能なMDBプロファイルによる一次元スケーリングの最大数。ユーザーによる設定に応じて使用可能なリソース。



The Arista 7280R3A Modular Series are purpose built 100G and 400G systems built for the highest performance environments, and to meet the needs of the largest scale data centers and service providers. They deliver scalable L2 and L3 resources and high density with advanced features for network monitoring, precision timing and network virtualization to deliver scalable and deterministic network performance while simplifying designs and reducing Opex.

The modular 7280R3A system provides 14.4 Tbps of packet processing in an extremely compact and power efficient 4RU form factor providing flexibility to deploy a range of interface types. Line rate performance with up to 144 ports of 100G or 36 ports of 400G is combined with rich functionality for a wide range of open networking solutions including large scale layer 2 and layer 3 cloud designs, overlay networks, virtualized or traditional enterprise data center networks. Deep packet buffers and large routing tables allow for internet peering and secure data center interconnect applications and provide complete deployment flexibility.

Each 7280R3 modular system is configurable with SFP, QSFP and OSFP/QSFP-DD interfaces to support connectivity from 10G to 400G and supports dense 400G-ZR DWDM. Further options include large scale routing and policy resources and Arista TunnelSec for strong encryption at layer 2 or layer 3.

All elements of the 7280R3A modular are field replaceable, and optimized for simple maintenance, a broad range of network interfaces with a choice of industry standard interfaces allowing for easy transitions to the latest 100G/400G networks. Combined with Arista EOS the 7280R3A series deliver advanced features for high performance large scale layer 2 and layer 3 cloud designs, enterprise data centers and service provider networks.

Introducing the 7280R3 Modular Series

Arista R3 Series Family Datasheet

7280R3 Modular Series Technical Specifications

  7289R3A-SC 7289R3AM-SC 7289R3AK-SC
Description R3A Switchcard for 7280R Modular R3A Switchcard with Encryption for 7280R Modular Large Scale R3A Switchcard with Encryption for 7280R Modular
Max 400G 36 36 36
Max 200G 72 72 72
Max 100G 144 144 144
Max 50G 144 144 144
Max 40G 144 144 144
Max 25G 144 144 144
Max 10G 144 144 144
L2/3 Throughput (FDX) 14.4 (28.8) Tbps 14.4 (28.8) Tbps 14.4 (28.8) Tbps
L2/3 PPS 5.4 Bpps 5.4 Bpps 5.4 Bpps
Latency From 3.8 usec From 3.8 usec From 3.8 usec
Typical System Power Draw 1244W 1244W 1244W
Total System Buffer 16 GB 16 GB 16 GB
Rack Units 4 4 4
MACsec/IPSec Encryption - All Ports All Ports
Large Scale Routing & Policy - - Yes
CloudVision Yes Yes Yes
Smart System Upgrade* Yes Yes Yes
ZTP Yes Yes Yes
VM Tracer Yes Yes Yes
AEM Yes Yes Yes
VXLAN Yes Yes Yes
LANZ Yes Yes Yes
Accelerated sFlow Yes Yes Yes
Airflow Yes Yes Yes
AC and DC PSU Yes Yes Yes

Arista 7280R3 Series Fixed Systems Comparisons

The Arista 7280R3 Series of fixed systems delivers a comprehensive selection of scale and connectivity options to suit a wide range of use cases.

Systems are available with SFP, QSFP and OSFP/QSFP-DD to support connectivity from 1G to 400G, further options include large scale routing and policy resources, Arista TunnelSec for strong encryption at layer 2 or layer 3, Synchronous Ethernet and support for dense 400G-ZR DWDM.

Introducing the 7280R3 Series

Arista R3 Series Family Datasheet

The following tables provide an overview of all Arista 7280R3 Series models grouped by interface type. For a complete catalog of Arista 7000 Series switch specifications click here.

7280R3 400G Systems Specifications

  7280DR3A-54
Series
7280DR3A-36
Series
7280PR3-24
Series
7280DR3-24
Series
Description 54 x QSFP-DD 36 x QSFP-DD 24 x OSFP 24 x QSFP-DD
Max 400G 54 36 24 24
Max 200G 108 72 48 48
Max 100G 216 144 96 96
Max 50G 348 232 192 192
Max 40G 54 36 24 24
Max 25G 348 232 192 192
Max 10G 348 232 192 192
L2/3 Throughput (FDX) 21.6 (43.2) Tbps 14.4 (28.8) Tbps 9.6 (19.2) Tbps 9.6 (19.2) Tbps
L2/3 PPS 8.1 Bpps 5.4 Bpps 4 Bpps 4 Bpps
Latency From 3.8 usec From 3.8 usec From 3.8 usec From 3.8 usec
Typical System Power Draw 933W 643W 650W 650W
Total System Buffer 24 GB 16 GB 16 GB 16 GB
Rack Units 2 2 1 1
Sync-E Support Inband +
PPS/10M/ToD
Inband +
PPS/10M/ToD
- -
MACsec/IPsec Encryption All Ports
(R3AM, R3AK)
All Ports
(R3AM, R3AK)
- -
Large Scale Routing & Policy R3AK R3AK R3AK R3AK
CloudVision Yes Yes Yes Yes
Smart System Upgrade* Yes Yes Yes Yes
ZTP Yes Yes Yes Yes
VM Tracer Yes Yes Yes Yes
AEM Yes Yes Yes Yes
VXLAN Yes Yes Yes Yes
LANZ Yes Yes Yes Yes
Accelerated sFlow Yes Yes Yes Yes
Airflow Front to Rear
AC and DC PSU Yes Yes Yes Yes



7280R3 100G/400G Systems Specifications

  7280CR3A-24D12
Series
7280CR3A-48D6
Series
7280CR3-32P4
Series
7280CR3-32D4
Series
Description 24 x QSFP
12 x QSFP-DD
48 x QSFP
6 x QSFP-DD
32 x QSFP
4 x OSFP
32 x QSFP
4 x QSFP-DD
Max 400G 12 6 4 4
Max 200G 36 12 8 8
Max 100G 72 68 48 48
Max 50G 112 114 96 96
Max 40G 36 54 36 36
Max 25G 112 114 96 96
Max 10G 112 114 96 96
L2/3 Throughput (FDX) 7.2 (14.4) Tbps 7.2 (14.4) Tbps 4.8 (9.6) Tbps 4.8 (9.6) Tbps
L2/3 PPS 2.7 Bpps 2.7 Bpps 2 Bpps 2 Bpps
Latency From 3.8 usec From 3.8 usec From 3.8 usec From 3.8 usec
Typical System Power Draw 346W 388W 535W 535W
Total System Buffer 8 GB 8 GB 8 GB 8 GB
Rack Units 1 2 1 1
Sync-E Support Inband +
PPS/10M/ToD
Inband +
PPS/10M/ToD
- -
MACsec/IPsec Encryption All Ports
(R3AM, R3AK)
All Ports
(R3AM, R3AK)
100G Ports
(R3MK)
100G Ports
(R3MK)
Large Scale Routing & Policy R3AK R3AK R3AK, RMK R3K, R3MK
CloudVision Yes Yes Yes Yes
Smart System Upgrade* Yes Yes Yes Yes
ZTP Yes Yes Yes Yes
VM Tracer Yes Yes Yes Yes
AEM Yes Yes Yes Yes
VXLAN Yes Yes Yes Yes
LANZ Yes Yes Yes Yes
Accelerated sFlow Yes Yes Yes Yes
Airflow Front to Rear and Rear to Front
AC and DC PSU Yes Yes Yes Yes

  7280CR3-36S
Series
7280CR3A-32S
Series
Description 28 x QSFP
6 x QSFP200
2 x QSFP-DD
30 x QSFP100/200
2 x QSFP200/QSFP-DD
Max 400G 2 2
Max 200G 8 18
Max 100G 40 36
Max 50G 80 56
Max 40G 36 36
Max 25G 120 56
Max 10G 120 56
L2/3 Throughput (FDX) 2.4 (4.8) Tbps 3.6 (7.2) Tbps
L2/3 PPS 1 Bpps 1.35 Bpps
Latency From 3.8 usec From 3.8 usec
Typical System Power Draw 254W 302W
Total System Buffer 4 GB 4 GB
Rack Units 1 1
Sync-E Support - Inband +
PPS/10M/ToD
MACsec/IPsec Encryption - All Ports
(R3AM, R3AK)
Large Scale Routing & Policy R3K R3AK
CloudVision Yes Yes
Smart System Upgrade* Yes Yes
ZTP Yes Yes
VM Tracer Yes Yes
AEM Yes Yes
VXLAN Yes Yes
LANZ Yes Yes
Accelerated sFlow Yes Yes
Airflow Front to Rear and Rear to Front
AC and DC PSU Yes Yes



7280R3 25G/100G Systems Specifications

  7280CR3-96
Series
7280CR3A-72
Series
7280SR3A-48YC8
Series
7280SR3-48YC8
Series
Description 96 x QSFP 72 x QSFP 4 x QSFP200
4 x QSFP100
48 x SFP 10/25/50G
8 x QSFP
48 x SFP 1/10/25G
Max 400G - - - -
Max 200G - 36 6 -
Max 100G 96 72 8 8
Max 50G 192 102 48 16
Max 40G 96 72 8 8
Max 25G 192 102 48 80
Max 10G 192 102 48 80
L2/3 Throughput (FDX) 9.6 (19.2) Tbps 7.2 (14.4)
Tbps
3.6 (7.2)
Tbps
2.4 (4.8) Tbps
L2/3 PPS 4 Bpps 2.7 Bpps 1.35 Bpps 1 Bpps
Latency From 3.8 usec From 3.8 usec From 3.8 usec From 3.8 usec
Typical System Power Draw 1003W 406W 290W 154W
Total System Buffer 16 GB 8 GB 4 GB 4 GB
Rack Units 2 2 1 1
Sync-E Support - Inband + PPS/10M/ToD Inband + PPS/10M/ToD -
MACsec/IPsec Encryption - All Ports
(R3AM, R3AK)
All Ports
(R3AM, R3AK)
All Ports
(MACsec only R3M)
Large Scale Routing & Policy R3K R3AK R3AK R3K
CloudVision Yes Yes Yes Yes
Smart System Upgrade* Yes Yes Yes Yes
ZTP Yes Yes Yes Yes
VM Tracer Yes Yes Yes Yes
AEM Yes Yes Yes Yes
VXLAN Yes Yes Yes Yes
LANZ Yes Yes Yes Yes
Accelerated sFlow Yes Yes Yes Yes
Airflow Front to Rear Front to Rear and Rear to Front
AC and DC PSU Yes Yes Yes Yes

  7280SR3-40YC6
Series
7280TR3-40C6
Series
Description 6 x QSFP
40 x SFP 1/10/25G
6 QSFP
40 x RJ45 1/10G
Max 400G - -
Max 200G - -
Max 100G 6 6
Max 50G 12 12
Max 40G 6 6
Max 25G 52 12
Max 10G 52 52
L2/3 Throughput (FDX) 800 (1600) Gbps 800 (1600) Gbps
L2/3 PPS 600 Mpps 600 Mpps
Latency From 3.8 usec From 3.8 usec
Typical System Power Draw 130W 186W
Total System Buffer 2 GB 2 GB
Rack Units 1 1
Sync-E Support Inband Only (SR3E) -
MACsec/IPsec Encryption - -
Large Scale Routing & Policy - -
CloudVision Yes Yes
Smart System Upgrade* Yes Yes
ZTP Yes Yes
VM Tracer Yes Yes
AEM Yes Yes
VXLAN Yes Yes
LANZ Yes Yes
Accelerated sFlow Yes Yes
Airflow Front to Rear and Rear to Front
AC and DC PSU Yes Yes



1-400G Wire-speed Encryption

Deploying high performance, scalable bulk data encryption cost effectively is a major challenge for cloud data centers, enterprises and service providers. Arista 7280R3M, 7280R3AM and 7280R3AK Series platforms provide wire speed AES-256-GCM strong encryption for mixed speeds from 1G to 400G offering comprehensive choices for secure connectivity within facilities and over the wide area at an efficient cost point.

All 7280R3M, R3AM and R3AK systems provide standards-based IEEE 802.1AE MACsec for line-rate frame encryption and authentication. This ensures confidentiality as well as providing anti-replay protection and therefore confidence in the integrity of encrypted traffic.

Arista TunnelSec provides advanced encryption and is available on 7280R3AM and R3AK systems. TunnelSec is a standards-based approach to increasing the performance and utility of strong encryption for modern networks. TunnelSec adds support for IPsec and VXLANsec in addition to MACsec. IPsec and VXLANsec both enable the construction of encrypted IP tunnels that traverse multiple unencrypted hops between endpoints. IPsec operates router-to-router, while VXLANsec provides VTEP level integration for simple deployment of encrypted overlays. Both IPsec and VXLANsec provide a solution to line-rate strong encryption across third party infrastructure for WAN or DCI deployments.

MACsec, IPsec and VXLANsec solutions leverage AES-256-GCM for strong bulk encryption and operate at full line rate. The flexibility provided by offering encryption at different network layers enables a broad range of deployments and removes the need for additional encryption devices while providing orders of magnitude improvements in latency and throughput when compared to traditional appliances.

Key Benefits

  • Provides high performance L2 and L3 features with wire speed MACsec and IPsec encryption in compact form factors.
  • Multi-speed support for 10/25/40/50/100/200 and 400G
  • Eliminates the need for external encryption devices.
  • Provide secure communication for a wide range of applications from large scale leaf and spine networks to data center interconnect.
  • Unparalleled Performance with Dynamic Deep Buffers and VOQ for Lossless forwarding.
  • Embedded Accelerated sFlow and IPFIX for high capacity network security and application monitoring.
  • Flexible pipeline for programmable features including Algorithmic ACLs and Inband Network Telemetry for flow and packet forensics.

Key Features

  • High Density wirespeed systems with up to:
    • 54 x 400G
    • 144 x 100G QSFP
    • 48 x 1/10/25G and 8 x 100G
  • Up to 21.6 Tbps of wire speed L2 and L3 IP forwarding
  • IEEE 802.1AE MACsec encryption on 25G SFP, 100G QSFP and 400G OSFP / QSFP-DD ports
  • IPsec UDP-ESP (RFC 4303, RFC 3948)
  • Internet scale IPv4 and IPv6 forwarding tables
  • Pluggable optics for pay as you grow expansion
  • Comprehensive switching and routing feature set with rapid convergence
  • Segment Routing and EVPN Services for IX Providers and Cloud WAN
  • IPv6 Overlay and Underlay support
  • Large scale full featured IPv4 / IPv6, ACLs, and QoS
  • VXLAN and 512-way multi-pathing
  • LANZ for Microburst Detection
  • VXLAN and EOS Network Tracers
  • CloudVision® for Workflow Automation and Orchestration
  • Inband Network Telemetry for flow and packet forensics at scale
  • Extensive and flexible counters for real-time monitoring and troubleshooting

7280R3 400G Systems Specifications

  7280R3 Modular
7289R3AM-SC
7289R3AK-SC
7280DR3AM-54
7280DR3AK-54
7280DR3AM-36
7280DR3AK-36
Description 36 x OSFP or
QSFP-DD or
144 x QSFP
54 x QSFP-DD 36 x QSFP-DD
Max 400G 36 54 36
Max 200G 72 108 72
Max 100G 144 216 144
Max 50G 144 348 232
Max 40G 144 54 36
Max 25G 144 348 232
Max 10G 144 348 232
Max 1G - - -
L2/3 Throughput (FDX) 14.4 (28.8) Tbps 21.6 (43.2) Tbps 14.4 (28.8) Tbps
L2/3 PPS 5.4 Bpps 8.1 Bpps 5.4 Bpps
Latency From 3.8 usec From 3.8 usec From 3.8 usec
Typical System Power Draw - 933W 643W
Total System Buffer 16 GB 24 GB 16 GB
Rack Units 4 2 2
Sync-E Support - Inband + PPS/10M/ToD* Inband + PPS/10M/ToD*
MACsec/IPsec Encryption All Ports All Ports All Ports
Large Scale Routing & Policy R3AK R3AK R3AK
CloudVision Yes Yes Yes
Smart System Upgrade* Yes Yes Yes
ZTP Yes Yes Yes
VM Tracer Yes Yes Yes
AEM Yes Yes Yes
VXLAN Yes Yes Yes
LANZ Yes Yes Yes
Accelerated sFlow Yes Yes Yes
Airflow Front to Rear
AC and DC PSU Yes Yes Yes



7280R3 100G/400G Systems Specifications

  7280CR3AM-24D12
7280CR3AK-24D12
7280CR3AM-48D6
7280CR3AK-48D6
7280CR3MK-32P4S 7280CR3MK-32D4S
Description 24 x QSFP
12 x QSFP-DD
48 x QSFP
6 x QSFP-DD
32 x QSFP
4 x OSFP
32 x QSFP
4 x QSFP-DD
Max 400G 12 6 4 4
Max 200G 36 12 8 8
Max 100G 72 68 48 48
Max 50G 112 114 96 96
Max 40G 36 54 36 36
Max 25G 112 114 96 96
Max 10G 112 114 96 96
Max 1G - - - -
L2/3 Throughput (FDX) 7.2 (14.4) Tbps 7.2 (14.4) Tbps 4.8 (9.6) Tbps 4.8 (9.6) Tbps
L2/3 PPS 2.7 Bpps 2.7 Bpps 2 Bpps 1 Bpps
Latency From 3.8 usec From 3.8 usec From 3.8 usec From 3.8 usec
Typical System Power Draw TBD TBD 535W 535W
Total System Buffer 8 GB 8 GB 8 GB 8 GB
Rack Units 1 1 1 1
Sync-E Support Inband + PPS/10M/ToD* Inband + PPS/10M/ToD* - -
MACsec/IPsec Encryption All Ports All Ports QSFP28 Ports QSFP28 Ports
Large Scale Routing & Policy R3AK R3AK R3MK R3MK
CloudVision Yes Yes Yes Yes
Smart System Upgrade* Yes Yes Yes Yes
ZTP Yes Yes Yes Yes
VM Tracer Yes Yes Yes Yes
AEM Yes Yes Yes Yes
VXLAN Yes Yes Yes Yes
LANZ Yes Yes Yes Yes
Accelerated sFlow Yes Yes Yes Yes
Airflow Front to Rear and Rear to Front
AC and DC PSU Yes Yes Yes Yes



7280R3 25G/100G Systems Specifications

  7280CR3AM-72
7280CR3AK-72
7280SR3M-48YC8
Description 72 x QSFP 8 x QSFP
48 x SFP 1/10/25G
Max 400G - -
Max 200G 36 -
Max 100G 72 8
Max 50G 102 16
Max 40G 72 8
Max 25G 102 80
Max 10G 102 80
Max 1G - 48
L2/3 Throughput (FDX) 7.2 (14.4) Tbps 2.4 (4.8) Tbps
L2/3 PPS 2.7 Bpps 1 Bpps
Latency From 3.8 usec From 3.8 usec
Typical System Power Draw TBD 154W
Total System Buffer 8 GB 4 GB
Rack Units 2 1
Sync-E Support Inband + PPS/10M/ToD* -
MACsec/IPsec Encryption All Ports (R3AM, R3AK) All Ports (MACsec only)
Large Scale Routing & Policy R3AK -
CloudVision Yes Yes
Smart System Upgrade* Yes Yes
ZTP Yes Yes
VM Tracer Yes Yes
AEM Yes Yes
VXLAN Yes Yes
LANZ Yes Yes
Accelerated sFlow Yes Yes
Airflow Front to Rear and Rear to Front
AC and DC PSU Yes Yes

*SyncE is a roadmap feature

Scalability:

Each 7280R3/R3A Series system delivers a consistent set of features supporting layer 2 and layer 3 data center designs with predictable and linear scaling. Arista's FlexRoute Engine enables full Internet routing coupled with support for a variety of IP/MPLS/VXLAN protocols.

Resources1 7280R3/R3A Series 7280R3K/R3AK Series
Profile L3-Profile
(default)
Balanced Profile L3-XL Profile
(default)
L3-XXL Profile L3-XXXL Profile Balanced-XL Profile
ARP Entries 88K 88K 112K 112K 80K 96K
MAC Addresses 224K 224K 256K 192K 384K 256K
IPv4 Unicast Routes 1450K 800K 2250K 2850K 3950K 1850K
Additional IPv4 Unicast Routes with FlexRoute +1792K +1792K +2048K +1536K +3072K +2048K
IPv6 Unicast Host Routes 433-483K 250-267K 683-750K 833-950K 1100-1317K 567-617K
Multicast Routes 128K 128K 128K 128K 128K 128K
TCAM ACL Entries (Per chip) 24K 24K 24K 24K 24K 24K
Traffic Policy ACL IPv4 Prefixes 30K 30K 430K 296K 30K 430K
Traffic Policy ACL IPv6 Prefixes 10K 10K 150K 100K 10K 150K
ECMP 512-Way 512-Way 512-Way 512-Way 512-Way 512-Way

1 Undimensional scaling maxima with currently available MDB profiles. Available resources depend on user configuration.
